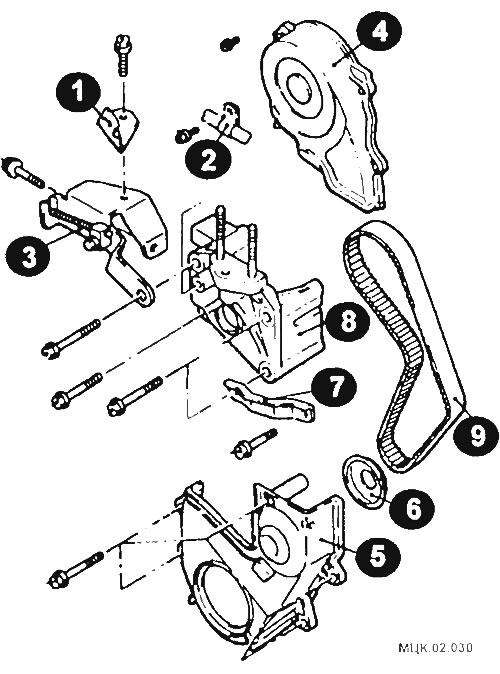

Элементы ремня привода газораспределительного механизма
1 - кронштейн шланга гидроусилителя рулевого управления; 2 - хомут; 3 - кронштейн генератора; 4 - верхняя крышка; 3 - нижняя крышка; 6 - фланец; 7 - кронштейн насоса гидроусилителя рулевою управления; 8 - кронштейн опоры двигателя; 9 - ремень привода распредвала.

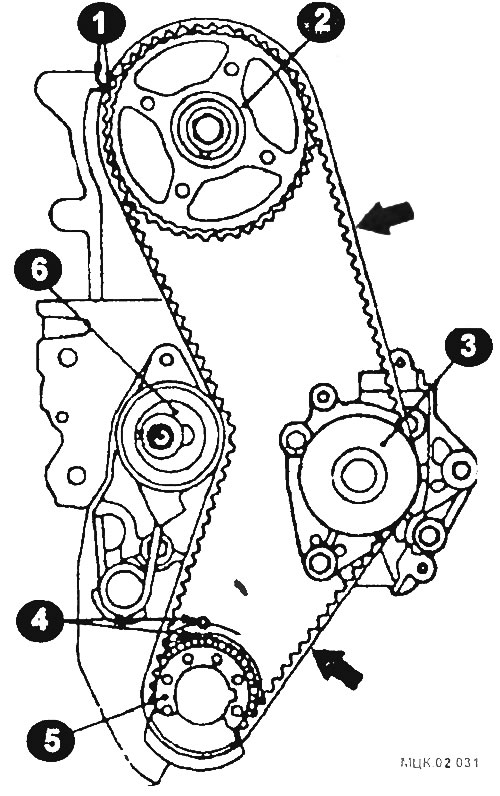

Установочные элементы зубчатого ремня
1 - установочные метки; 2 - зубчатое колесо распределительного вала; 3 - зубчатое колесо насоса охлаждающей жидкости; 4 установочные метки; 5 - зубчатое колесо коленчатого вала; 6 - натяжитель ремня привода газораспределительного механизма.
Снятие
Отсоедините провод массы от аккумулятора.
Снимите нижний левый защитный кожух и кронштейн опоры двигателя.
Снимите шкив коленчатого вала.
Снимите кронштейн крепления шланга гидроусилителя рулевого управления.
Снимите хомут шланга гидроусилителя рулевого управления.
Снимите кронштейн генератора.
Снимите верхнюю крышку ремня привода газораспределительного механизма.
Снимите нижнюю крышку ремня привода газораспределительного механизма.
Снимите фланец.
Снимите кронштейн крепления насоса гидроусилителя рулевого управления.
Снимите кронштейн опоры двигателя.
Проверните коленчатый вал по часовой стрелке до совмещения установочных меток на зубчатом колесе распределительного вала и зубчатом колесе коленчатого вала, что соответствует положению поршня 1-го цилиндра в ВМТ такта сжатия.

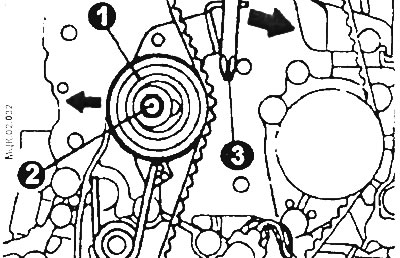

Ослабьте регулировочный болт (2) натяжителя ремня привода распредвала.
При помощи отвертки (3) полностью отодвиньте натяжитель (1) ремня привода распредвала назад (в направлении стрелки).
Слегка затяните регулировочный болт.
Снимите ремень привода распредвала.

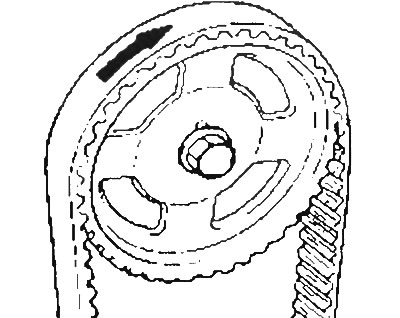

ВНИМАНИЕ: В случае повторного использования ремня привода распредвала необходимо нанести на нерабочей поверхности ремня стрелку, указывающую направление вращения.
Установка
Установка осуществляется в обратной последовательности с учетом следующего:
Вставьте отвертку (3), как это показано выше, и полностью отодвиньте натяжитель ремня привода газораспределительного механизма назад (в направлении стрелки) и затем слегка затяните регулировочный болт.
Совместите установочные метки на зубчатых колесах коленчатого и распределительного валов.
Установите ремень привода распредвала на зубчатые колеса в следующем порядке, следя за тем, чтобы рабочая сторона ремня была натянута: коленчатый вал, насос охлаждающей жидкости, распределительный вал, ролик натяжителя.
ВНИМАНИЕ: После установки ремня привода распредвала проверните колесо коленчатого вала против часовой стрелки на пол-оборота, затем проверьте натяжение ремня и совпадение установочных меток.
Ослабьте регулировочный болт ролика натяжителя на 1/2-1/4 оборота для того,чтобы пружина натяжителя переместила ролик и обеспечила натяжение ремня.
Проверните коленчатый вал по часовой стрелке на 2 оборота и убедитесь в совмещении установочных меток.
ВНИМАНИЕ: Ни в коем случае не вращайте коленчатый вал против часовой стрелки.

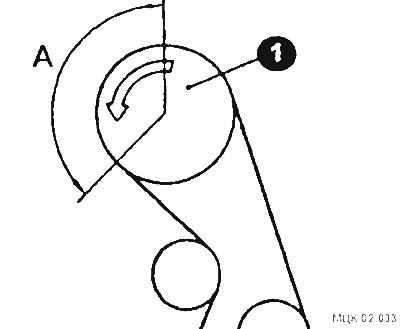

Проверьте отсутствие выступания зубьев ремня привода газораспределительного механизма над колесом (1) распределительного вала в секторе, обозначенном на рисунке как (А), и правильность его зацепления на обоих шкивах. После этого затяните регулировочный болт ролика натяжителя соответствующим моментом затяжки.

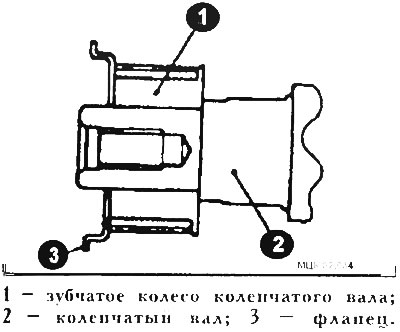

Установите фланец (3), как показано на рисунке.
Дальнейшая сборка осуществляется в обратной последовательности.
