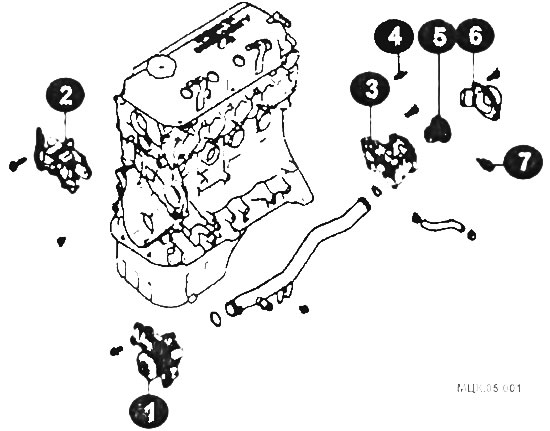

Элементы системы охлаждения двигателей SOHC
1 - насос охлаждающей жидкости; 2 - кронштейн; 3 - корпус термостата; 4 - датчик аварийной температуры охлаждающей жидкости; 3 - термостат; 6 - крышка термостата; 7 - датчик температуры охлаждающей жидкости.

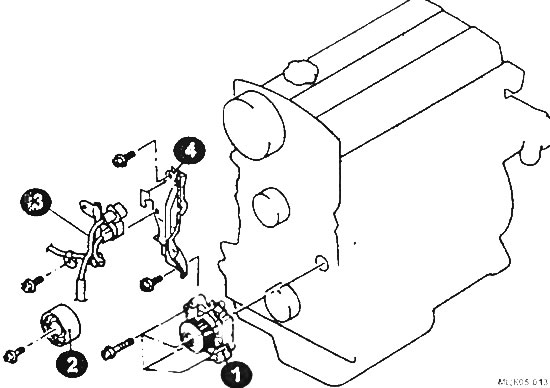

Элементы системы охлаждения двигателей DOHC
1 - насос охлаждающей жидкости; 2 - обводной ролик; 3 - датчик положении распределительного вала; 4 - задняя крышка зубчатого ремня.

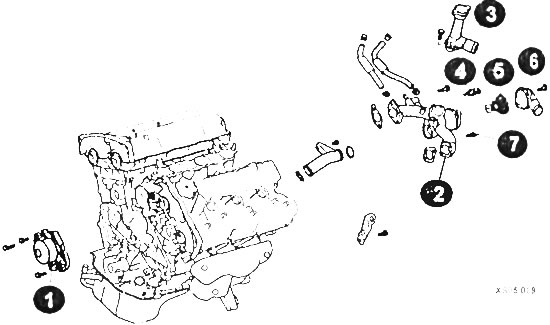

Элементы системы охлаждения 6-ти цилиндрового двигателя 6А12
1 - насос охлаждающей жидкости; 2 - корпус термостата; 3 - верхним крышка; 4 - датчик температуры охлаждающей жидкости; 3 - термостат; 6 - боковая крышка; 7 - датчик аварийной температуры охлаждающей жидкости.

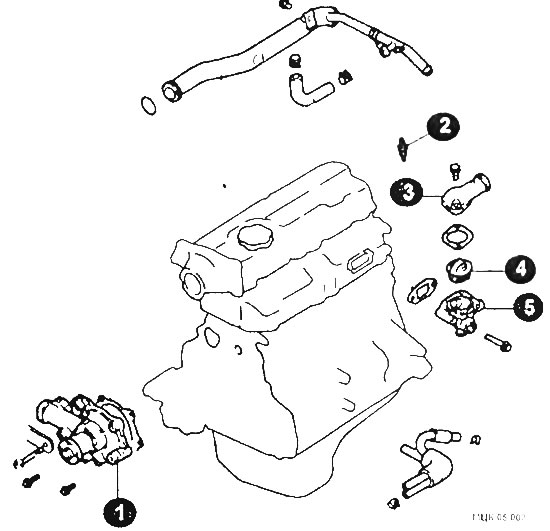

Элементы системы охлаждения дизельного двигателя 4D65
1 - насос охлаждающей жидкости; 2 - датчик температуры охлаждающей жидкости; 3 - крышка термостата; 4 - термостат; 5 - корпус термостата.

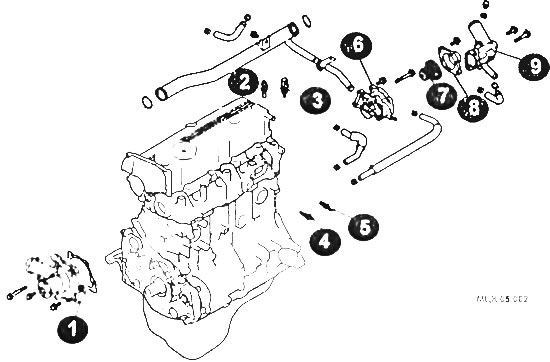

Элементы системы охлаждения дизельного двигателя 4D68
1 - насос охлаждающей жидкости; 2 - датчик аварийной температуры охлаждающей жидкости; 3 - датчик температуры охлаждающей жидкости; 4 - датчик аварийной температуры охлаждающей жидкости (модели с турбонаддувом); 5 - датчик аварийной температуры охлаждающем жидкости; 6 - корпус термостата; 7 - термостат; 8 - прокладка термостата; 9 - крышка термостата.
