Перед измерением элементы и детали задней подвески и колеса должны находиться в нормальном техническом состоянии.
Схождение - регулировка
Произведите регулировку схождения задних колес вращением регулировочного болта (болта крепления на внутренней стороне корректирующего рычага подвески).
Левая сторона: при вращении по часовой стрелке величина схождения увеличивается.
Правая сторона: при вращении по часовой стрелке величина схождения уменьшается.

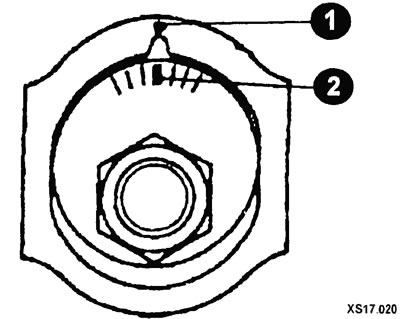

Одно деление шкалы соответствует перемещению приблизительно на 2,6 мм что эквивалентно углу схождения одного колеса 0°16'.
Требуемое значение схождения зад них колес — 0°09’±06’.
Развал - регулировка (не все модели)
При отклонении от номинальной величины:

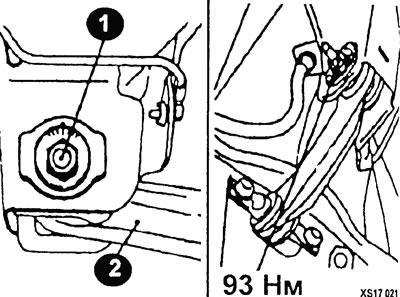

Отсоедините корректирующий рычаг (2) от продольного рычага задней подвески.
Произведите регулировку развала вращением регулировочного болта (1) болта крепления нижнего рычага к задней поперечной балке.
Левое колесо: при вращении по часовой стрелке развал положительный.
Правое колесо: при вращении по часовой стрелке развал отрицательный.
Одно деление шкалы приблизительно равно 0°16'.

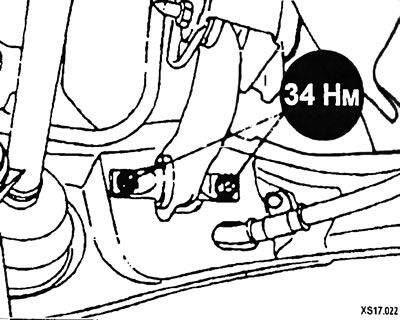

Затяните болты крепления корректирующего рычага к продольному рычагу указанным моментом затяжки.
После регулировки развала обязательно отрегулируйте схождение задних колес. Требуемое значение развали колес — 0°00’±30’.
