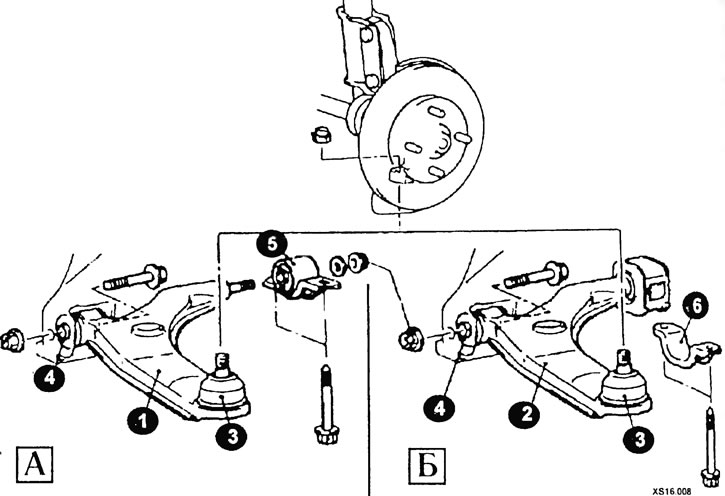

Разновидности применяемых нижних рычагов передней подвески
А - модели с втулкой креплении нижнего рычага; Б - модели со скобой креплении нижнего рычага; 1, 2 - нижний рычаг; 3 - шаровая опора; 4 - передняя втулка нижнего рычага; 5 - втулка крепления; 6 - скоба крепления.
Снятие
Ослабьте гайку пальца шаровой опоры, но не отворачивайте ее с пальца совсем. Используя съемник, и влеките палец шарового шарнира из стойки передней подвески.

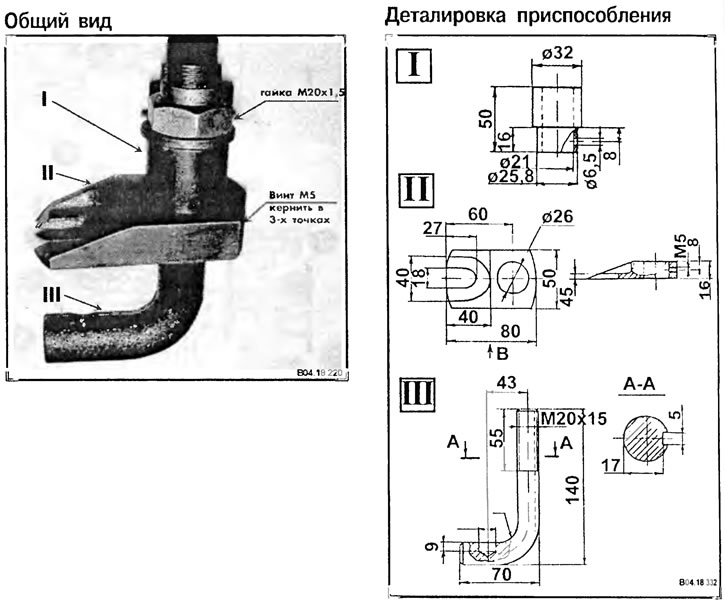

Съемник рулевых тяг - «гусак» (универсальный)
Отвернув гайку, извлеките болт и отсоедините переднюю втулку нижнего рычага.
Отверните самоконтрящуюся гайку и снимите резиновые втулки и гильзу.
Модели с втулкой отверните два болта и отсоедините заднюю втулку нижнего рычага.
Модели со скобой, отверните два болта и отсоедините опорную скобу.
Снимите нижний рычаг в сборе.
Проверьте снятые детали на износ и повреждения.
Установка
Установка осуществляется в последовательности, обратной снятию, с учетом следующего:

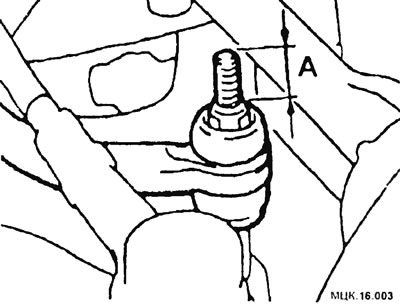

Затяните самоконтрящуюся гайку таким образом, чтобы выступание резьбовой части болта (А) крепления стабилизатора поперечной устойчивости соответствовало номинальной величине 22 мм.
Отрегулируйте углы установки передних колес.
