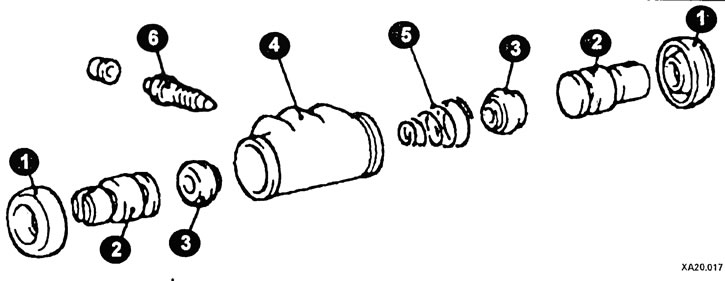

Элементы рабочего тормозного цилиндра
1 - пыльник; 2 - поршень; 3 - манжета; 4 - корпус; 5 - пружина; 6 - штуцер для прокачки.
Разборка
Снимите пыльник.
Извлеките поршни в сборе.
Снимите уплотнительные кольца с поршней.
Извлеките пружину.
Выкрутите штуцер для прокачки.
Проверьте снятые элементы на износ и повреждения.
Сборка
Сборка осуществляется в обратной последовательности.
Перед сборкой промойте поршень и цилиндр тормозной жидкостью.

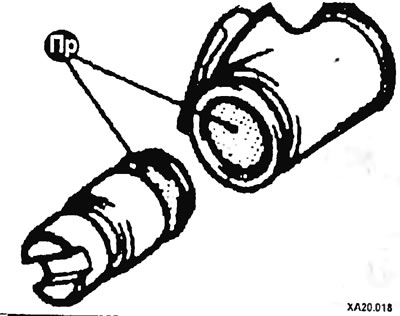

Смажьте тормозной жидкостью уплотнительные кольца поршня и специальный инструмент (см. рис. ХА20.018).
Наденьте манжету (2) поршня на специальную оправку так, чтобы острая кромка была обращена наверх и затем, опуская по оправке вниз, установите ее в канавку поршня (1) (см. рис. ХА20.019).

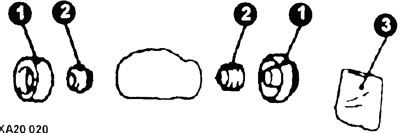

Ремонтный комплект для рабочего тормозного цилиндра
1 - пыльник; 2 - уплотнительные кольца поршня; 3 - пластичная смазка.
