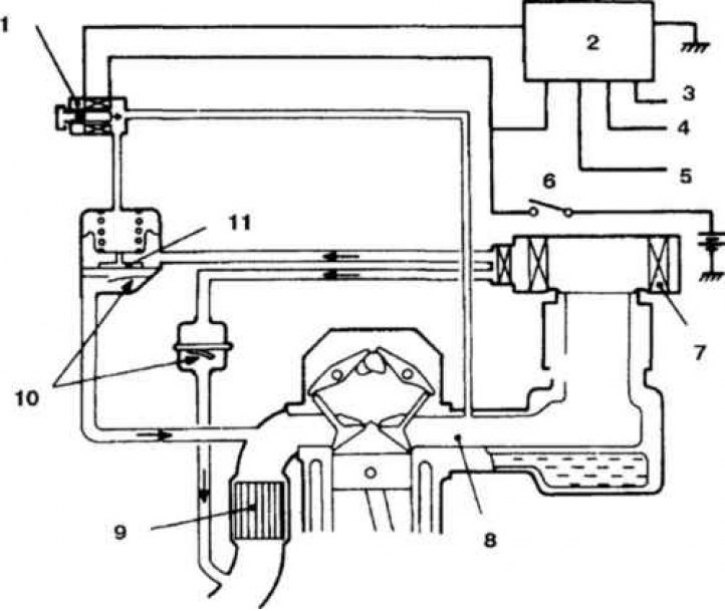

7.1 Элементы дополнительной системы подачи воздуха
1. Электромагнитный клапан; 2. Электронный блок управления; 3. Датчик скорости работы двигателя; 4. Датчик температуры охлаждающей жидкости; 5. Выключатель в системе холостого хода; 6. Выключатель зажигания; 7. Воздушный фильтр; 8. Впускной коллектор; 9. Передний каталитический конвертер; 10. Пластинчатый клапан; 11. Воздушный клапан
1. Дополнительная система подачи воздуха (7.1), установленная на всех моделях, кроме моделей с многоточечным впрыском топлива, подает воздух в передний каталитический конвертер для лучшей катализации выхлопных газов при прогреве двигателя, снижении скорости работы двигателя и сильной нагрузке на двигатель
