1988 Precis (с генератором Bosch)
1. Снимите генератор.

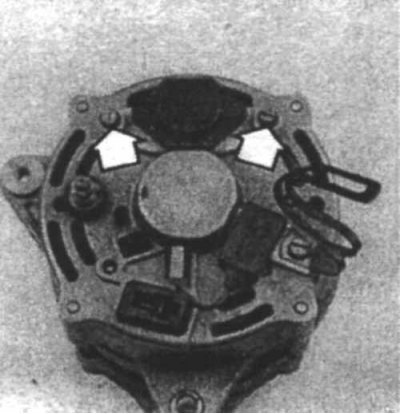

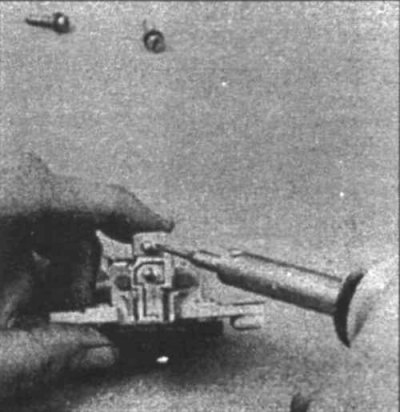

17.2 Для снятия регулятора напряжения/держателя щеток открутите два крепежных винта (указаны стрелками) и снимите держатель щеток
2. Открутите крепежные винты регулятора напряжения (17.2).

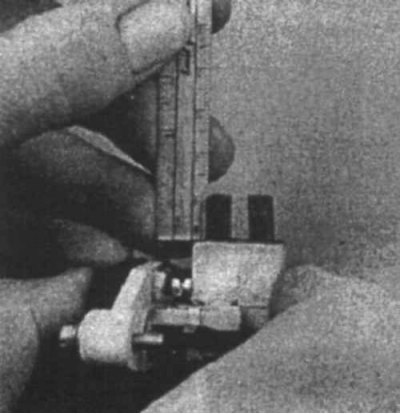

17.3 Измерьте длину щеток при помощи маленькой линейки - если они короче, чем 2-3 мм, замените их
3. Снимите держатель щеток и измерьте длину щеток. Если они короче, чем 4,6 мм, замените их.(17.3)

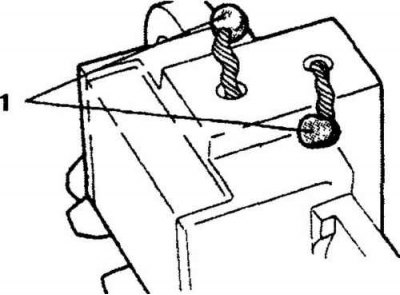

17.4 Для снятия изношенных щеток с держателя аккуратно отпаяйте провода щеток
4. Отпаяйте провода щеток (17.4) и снимите щетки и пружины.
5. Установка проводится в обратном порядке снятия. Надежно припаяйте новые щетки.
Все остальные модели (с генератором Melco)
6. Снимите генератор.
7. Открутите болты, крепящие половинки генератора.
8. Зажмите переднюю часть генератора в тисках.
9. Открутите все гайки с обратной стороны генератора.

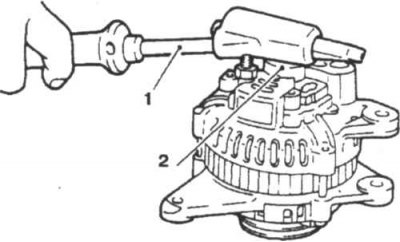

17.10а Для облегчения разборки генератора нагрейте кожух подшипника
1. Паяльник; 2. Кожух подшипника
10. Мощным паяльником нагрейте заднюю коробку (17.10а

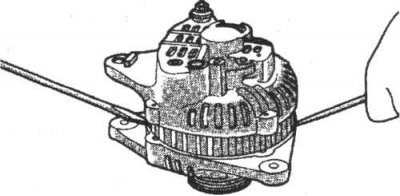

17.10б При помощи двух отверток разделите половинки генератора и при помощи двух отверток отожмите задний кожух

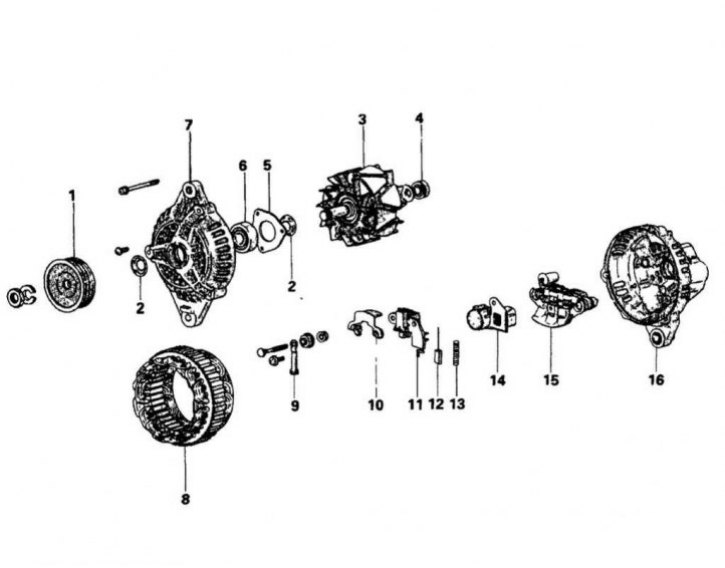

17.11 Элементы генератора Melco
1. Шкив генератора; 2. Сальник; 3. Ротор; 4. Задний подшипник; 5. Крепление подшипника; 6. Передний подшипник; 7. Передний кронштейн; 8. Статор; 9. Клемма; 10. Пластина; 11. Регулятор и держатель щеток; 12. Щетка; 13. Пружина щетки; 14. Втулка; 15. Восстановитель; 16. Задний кронштейн; 11. Отпаяйте держатель щеток/регулятор (17.11)
17.12а Если щетки изношены дальше ограничительной линии, их необходимо заменить
1. Ограничительная линия; 2. Ограничительная линия

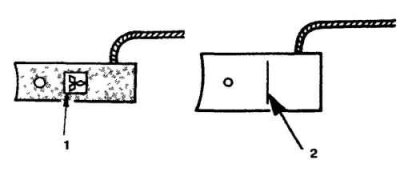

17.12б При замене щеток припаяйте провода в следующих точках
1. Припой
12. Осмотрите щетки и замените их, если необходимо (17.12а и 17.12б).

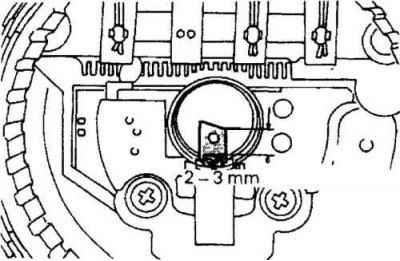

17.13 При установке новых щеток они должны выступать из держателя на определенную величину
13. При установке новых щеток припаяйте концы проводов щеток так, чтобы щетки выступали из держателя на 1,9-2,9 мм (17.13).

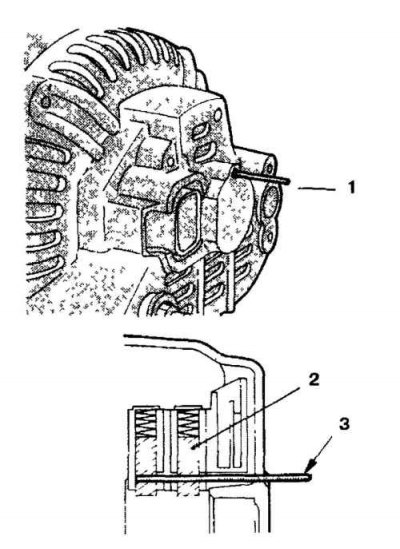

17.14 При соединении двух половинок вместе протяните проволоку через задний кожух и держатель щеток для фиксации щеток в держателе
1. Проволока; 2. Щетка; 3. Проволока
14. Сборка проводится в обратном порядке разборки (17.14).
