Принципиальная схема внутреннего освещения

  • Главная
  • Кольт
  • 2 (1983-1993)
  • Электрооборудование
  • Электрические схемы
0

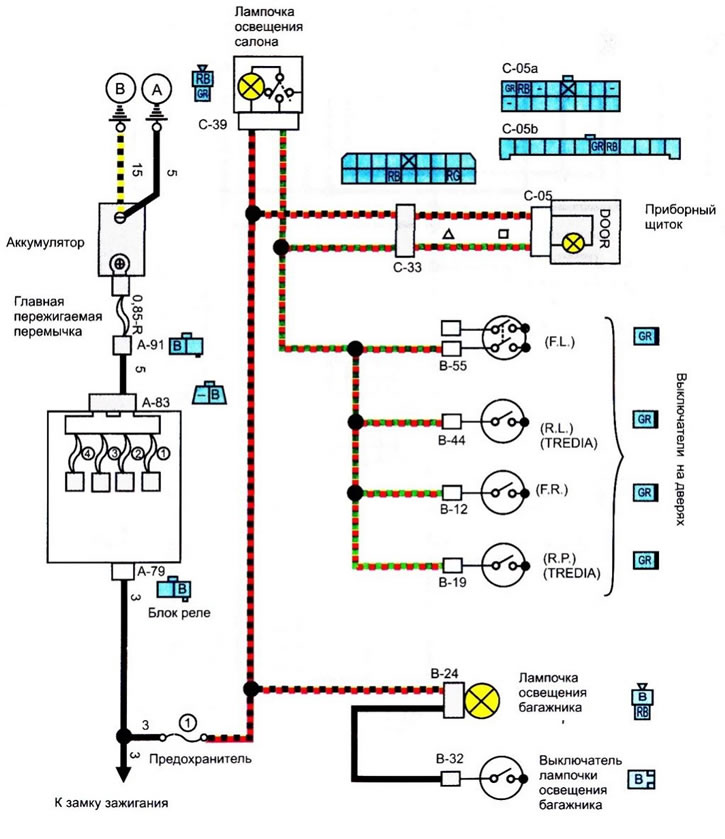

Принципиальная схема внутреннего освещения





Цветовые обозначения проводов смотрите здесь→
