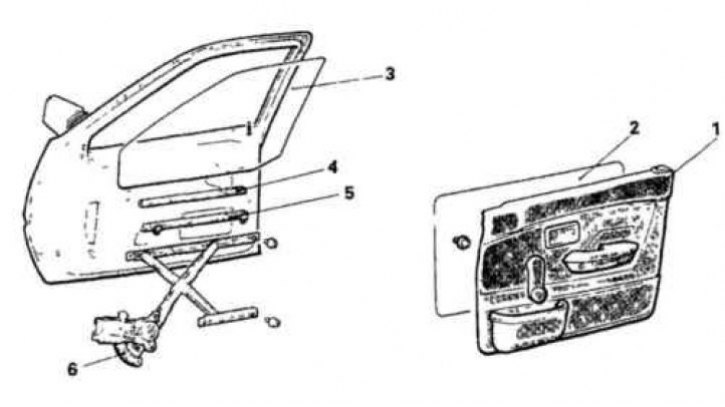

16.1а Элементы крепления стекла передней двери на моделях ранних годов выпуска
1. Панель отделки; 2. Защитная пленка; 3. Стекло; 4. Прокладка; 5. Направляющая; 6. Регулятор

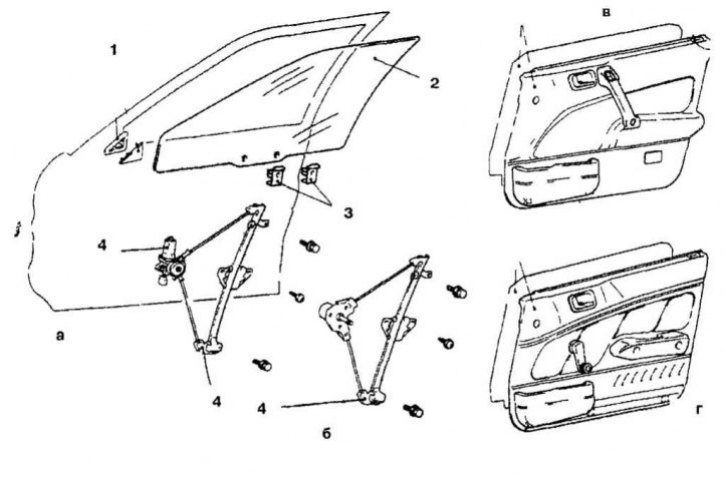

16.1б Элементы крепления стекла передней двери на моделях поздних годов выписка
а) Модели с электрическим стеклоподъемником
1. Панель отделки и защитная пленка; 2. Стекло; 3. Крепления; 4. Регулятор
б) Модели с механическим стеклоподъемником
1. Панель отделки и защитная пленка; 2. Стекло; 3. Крепления; 4. Регулятор
в) Модели с электрическим стеклоподъемником
г) Модели с механическим стекло подъемником
1. Снимите панель отделки двери и защитную пленку (16.1а и 16.1б).
2. Опустите стекло.

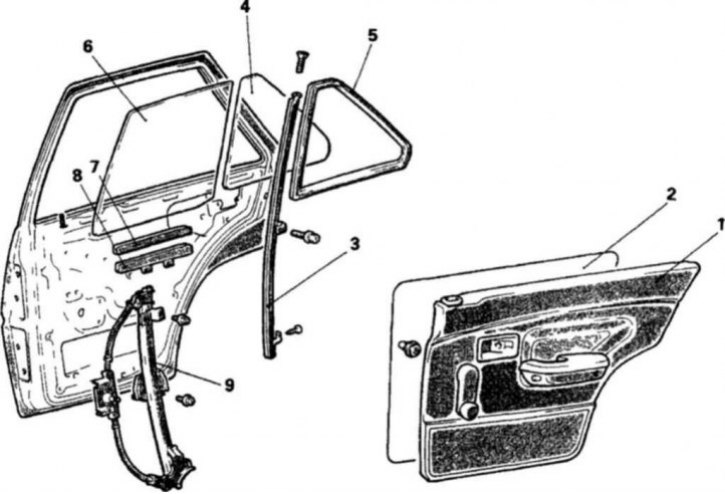

16.1в Элементы крепления стекла задней двери моделей поздних годов выпуска
1. Панель отделки; 2. Защитная пленка; 3. Разделительная полоска; 4. Фиксированное стекло; 5. Уплотнение; 6. Стекло; 7. Прокладка; 8. Направляющая; 9. Регулятор
3. На некоторых моделях на задней двери необходимо также открутить крепежные винты, снять направляющие и заднее треугольное стекло (16.1в).
4. На моделях ранних годов выпуска сделайте отметки вокруг крепежных болтов направляющих стекла и открутите их.

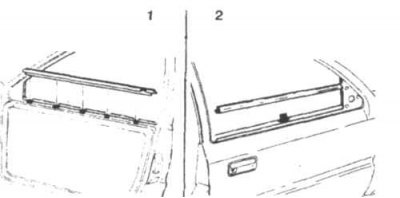

16.5а На передних дверях некоторых моделей необходимо снять декоративные полоски перед снятием стекла
1. С внутренней стороны; 2. С внешней-стороны

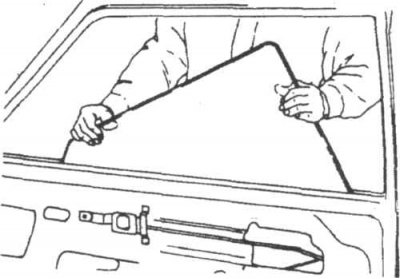

16.5б Наклоните стекло так, как показано на рисунке при снятии стекла с двери
5. На некоторых моделях на передней двери необходимо снять декоративные накладки сверху двери (16.5а). Снимите стекло с двери (16.5б).
6. Если необходимо, открутите крепежные болты регулятора и снимите регулятор.

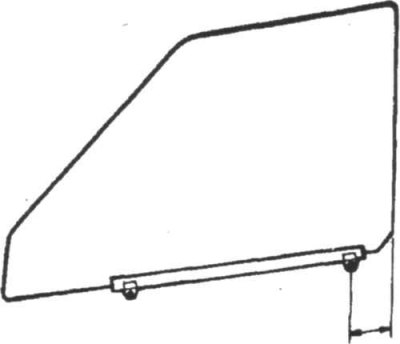

16.7 Измерьте расстояние между задней кромкой стекла и отверстием на направляющей стекла перед снятием стекла с направляющей
7. Установка проводится в обратном порядке снятия (16.7).
8. Если необходимо отрегулировать положение стекла, открутите крепежные винты.
